Resumen Ejecutivo
Una trituradora de mandíbula móvil es simplemente una trituradora de mandíbula montada sobre chasis de orugas: el principio de trituración sigue siendo el de la mandíbula — la mandíbula móvil cuelga de un eje excéntrico y oscila, comprimiendo la roca contra la mandíbula fija. Cada vuelta del eje, la mandíbula móvil pellizca la roca al cerrarse, luego se abre y deja caer el material triturado. Las orugas solo se encargan del desplazamiento. Así que "móvil" cambia el transporte, "mandíbula" cambia la trituración. Abajo entramos de lleno en cómo se construye la máquina y cómo funciona.
1. Definición en una línea

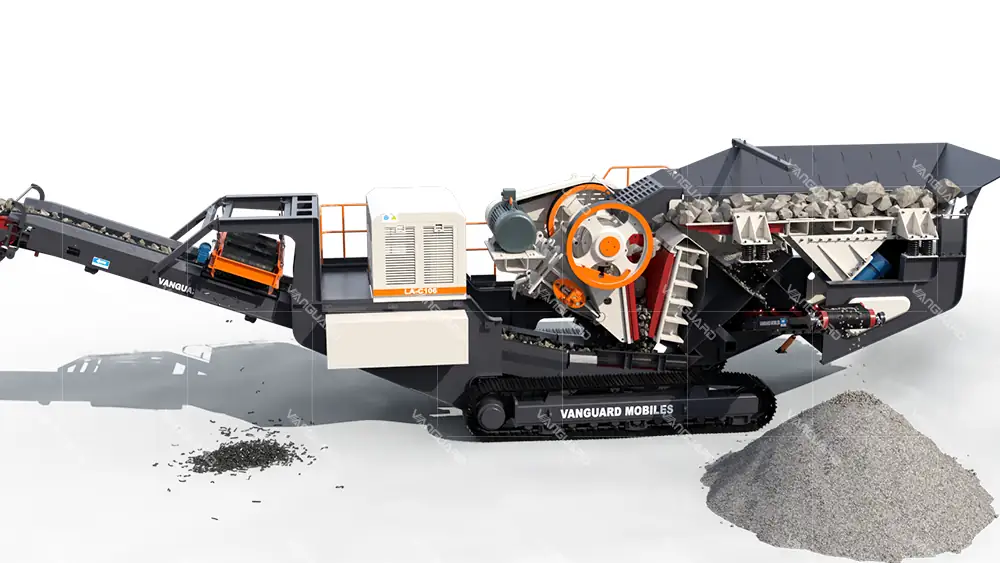

Una trituradora de mandíbula móvil = trituradora de mandíbula + chasis de orugas + alimentador vibratorio integrado + grupo motriz. Hace el mismo trabajo que una mandíbula fija — baja bloques de mina a un tamaño que la siguiente etapa puede procesar. La diferencia es que entra por su propio pie y no vierte cimentación.
2. Cómo funciona: el mecanismo central

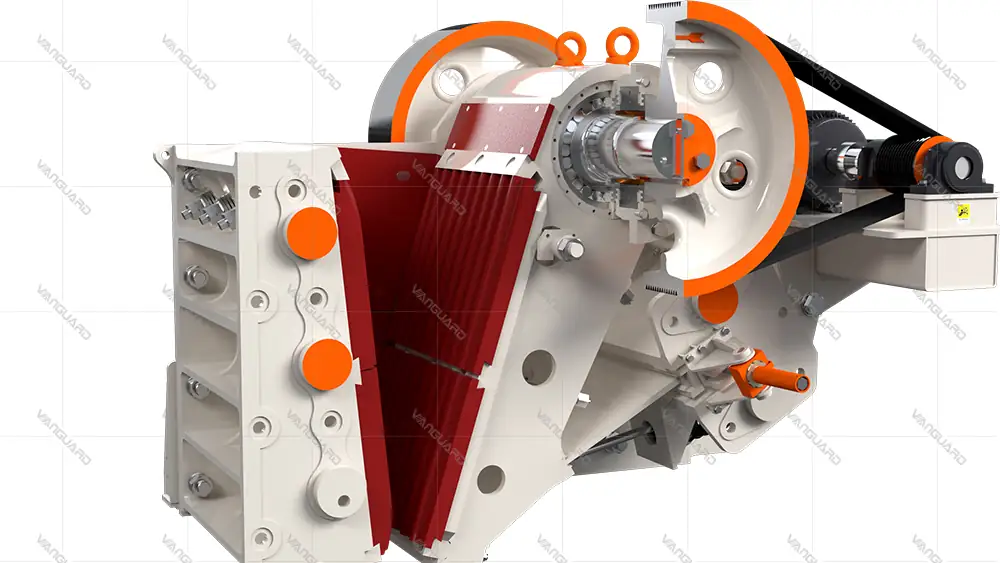

La mandíbula fija se atornilla al bastidor y permanece fija; la mandíbula móvil cuelga del eje excéntrico y oscila. El espacio en cuña entre ambas es la cámara de trituración — la alimentación entra por arriba, la abertura se estrecha hacia abajo y la roca se comprime más pequeña paso a paso.
El motor acciona el eje excéntrico por correa o acoplamiento directo. Al girar el eje, la mandíbula móvil se empuja a un balanceo ovalado — el "corazón" de la máquina. La velocidad y la excentricidad fijan el recorrido y la producción.
Detrás de la mandíbula móvil está la placa basculante, apoyada en el bastidor por un extremo y en la mandíbula por el otro. Hace dos cosas: transmitir la fuerza de trituración y romperse si entra un objeto no triturable (por ejemplo una barra de acero) — un "fusible" que protege toda la máquina.
Qué tan cerca llega la mandíbula móvil a la fija lo fija la abertura de descarga (CSS). El ajuste hidráulico o por cuñas del CSS controla el tamaño máximo del producto — lo único que se regula con frecuencia en una mandíbula.
| Pieza | Función |
| Mandíbula fija | Cara de presión estática |
| Mandíbula móvil | Compresión recíproca |
| Eje excéntrico | Acciona el balanceo (corazón) |
| Placa basculante | Transmisión de fuerza + protección por sobrecarga (fusible) |
| Abertura de descarga | El CSS fija el tamaño del producto |
3. Análisis profundo de componentes
La cámara es una V — ancha arriba, estrechándose hacia la descarga. El ángulo de captura (el ángulo entre las dos caras de la mandíbula en el punto de mordida) decide si la roca se agarra o se escupe; demasiado pronunciado y no muerde, demasiado poco y baja el rendimiento. Una cámara profunda deja más roca en la zona de trituración a la vez, así cada carrera hace más trabajo y la mordida se mantiene firme en vez de atascarse. La forma de la cámara es lo que fija tanto qué tan agresivamente muerde la mandíbula como cuánto puede pasar por hora.

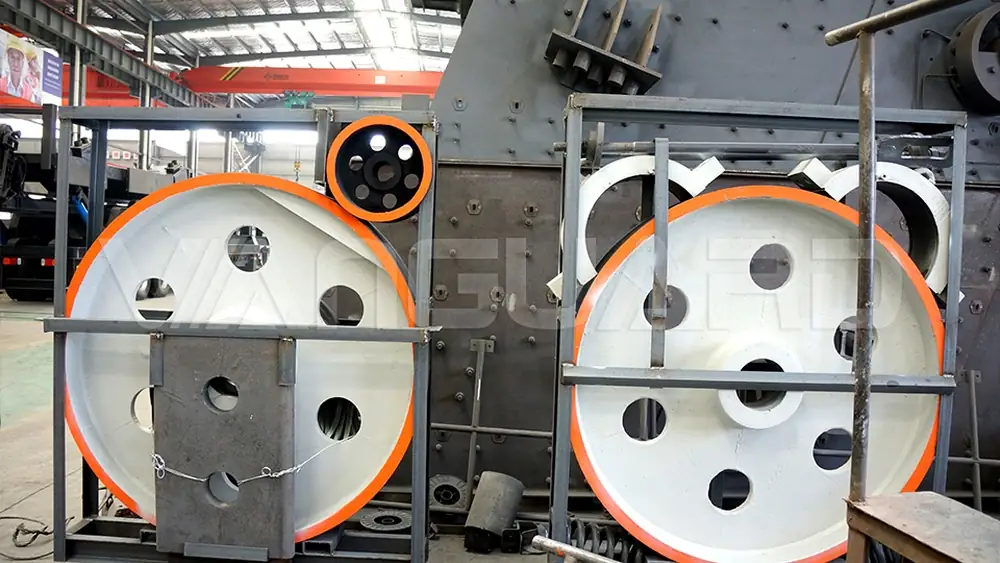

Una mandíbula solo carga el motor en la carrera de trituración y gira en vacío en la de retorno, así que la carga es sumamente cíclica. El volante almacena energía en la carrera ligera y la devuelve en el apretón, suavizando el balanceo de par. Por eso una mandíbula usa un motor más pequeño del que exigiría el pico de carrera — sin volante dimensionarías el motor para el pico, no para el promedio.
La abertura de descarga (CSS) es la holgura en la parte baja de la cámara, y es lo que fija el tamaño máximo del producto. Para cambiarla, deslizas cuñas detrás del asiento de la placa (barato, manual, por pasos) o empujas la cuña con un cilindro hidráulico (rápido, remoto, fino). En cualquier caso mueves cuánto se cierra la mandíbula móvil — más cerca significa producto más fino, más ancho significa más grande.
En las unidades equipadas la hidráulica hace dos trabajos: accionar el ajuste de cuña del CSS y liberar la sobrecarga. Si un trozo extraño (acero, bloque demasiado duro) atasca la cámara, el alivio hidráulico baja el asiento de la placa y abre la cámara para limpiarla, luego se cierra de nuevo — protección automática contra cuerpos extraños que salva el bastidor y los rodamientos de una carga de choque.
El motor envía la potencia al eje excéntrico por correa en V o acoplamiento directo. Las correas son comprensivas — amortiguan el choque y dejan fijar la relación con el diámetro de las poleas; el acoplamiento directo es rígido y compacto pero transmite cada sacudida directo al motor. Por cualquier ruta, el eje es lo que convierte el movimiento recíproco en el balanceo de la mandíbula móvil.
Los puntos que importan son los rodamientos del eje excéntrico, el asiento de la placa y el eje de la mandíbula — todos funcionan con grasa. La grasa evita el contacto metal con metal en los rodamientos de carga pesada y arrastra la arena; el intervalo sigue las horas de marcha y el servicio, y saltárselo es la forma más rápida de quemar un rodamiento. Regla básica: lubricar en un horario fijo de horas, no cuando suene mal.
4. Las partes propias de lo móvil

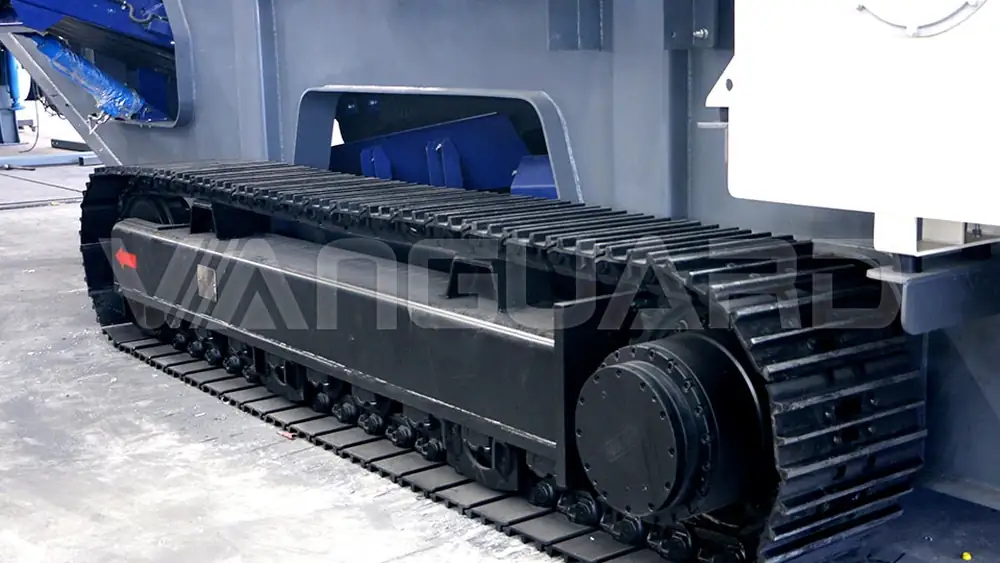

El chasis de orugas tiene huella ancha y centro de gravedad bajo, se autopropulsa y trabaja al llegar, sin verter cimentación.
Delante de la mandíbula hay un alimentador vibratorio (a menudo con grizzly para descartar arcilla); detrás una banda. El grupo motriz es eléctrico o diésel-eléctrico dual, así funciona fuera de red. Conecta potencia y grasa, y está triturando en minutos.
5. Por qué importa este principio
La trituración por compresión es tolerante con alimentación abrasiva y de alta dureza — a diferencia del impacto, que golpea con barras de impacto que se desgastan rápido en roca dura. El apretón también mantiene el consumo de energía estable, así el costo por tonelada se mantiene bajo y predecible.
6. Ventajas
Come alimentación grande, construcción simple, pocas piezas de desgaste, fácil de mantener, poco tiempo parado y tolerante tanto a roca dura como a alimentación lodosa.
7. Limitaciones
Solo primaria — el producto es escamoso y la forma es corriente; la alimentación debe caber en la boca de entrada (pre-criba los gigantes); la salida está limitada por la cámara y la alimentación, así que un reglaje más cerrado no es automáticamente mejor.
8. Mandíbula contra cono y contra impacto
Para cómo se compara una mandíbula con cono e impacto en una línea móvil — funciones, alimentación y producto — vea nuestro artículo de comparación (Comparación 82). Para qué roca conviene una mandíbula y cómo configurar la línea, vea nuestra guía de selección.
9. Errores comunes
Error 1: Una mandíbula tritura por impacto. No — comprime.
Error 2: Una planta móvil debe asegurarse para ser estable. El chasis de orugas tiene huella ancha y centro de gravedad bajo, se autopropulsa y trabaja al llegar, sin verter cimentación.
Error 3: Una descarga más cerrada da producto más fino, así que ciérrala del todo. Demasiado cerrada atasca, baja la capacidad y genera finos.
Error 4: Una mandíbula sola hace agregado vendible. Solo primaria; necesitas una etapa posterior y una criba.
10. Preguntas frecuentes
Sí — mecanismo de trituración idéntico; la versión móvil solo añade orugas, alimentador integrado y grupo motriz.
El eje excéntrico gira y la mandíbula móvil oscila en forma ovalada — aprieta al cerrarse, descarga al abrirse.
Transmite la fuerza y protege la máquina rompiéndose ante alimentación no triturable.
Ajusta la abertura de descarga (CSS), hidráulicamente o con cuñas.
No — el chasis de orugas tiene huella ancha y centro de gravedad bajo, se autopropulsa y trabaja al llegar, sin verter cimentación.
La compresión es tolerante con alimentación abrasiva y de alta dureza; las piezas de desgaste duran más que en los tipos de impacto.
Añade una etapa de conformado con cono o impacto más una criba posterior.
Pre-criba o descarta los gigantes por delante con un grizzly.
La red eléctrica es lo más barato; fuera de red diésel-eléctrico dual.
El alimentador grizzly descarta la arcilla primero; lo posterior queda limpio.
Sí — Vanguard Machinery fabrica la línea de mandíbula móvil de orugas planta de mandíbula móvil de orugas. planta de mandíbula móvil de orugas
Resumen
El principio de trituración de una mandíbula móvil es idéntico al de una mandíbula fija: la mandíbula móvil, accionada por el eje excéntrico, comprime la roca contra la mandíbula fija hasta la abertura de descarga, y las orugas solo la llevan hasta allí y no vierten cimentación. Come alimentación grande y dura, es simple y tolera tanto roca dura como lodo — la cabeza de cualquier línea de trituración móvil. Los modelos planta de mandíbula móvil de orugas cubren aproximadamente 200–600 tph de salida primaria según CSS y alimentación; la cámara y el CSS fijan la granulometría, y el resto se sigue del mecanismo anterior.
