Antecedentes del Proyecto
Una cantera fija en Java Occidental, Indonesia, procesa caliza de una mina local. El dueño maneja una línea estacionaria de 300 toneladas por hora, con cuatro tamaños: 0-5, 5-10, 10-20 y 20-30 mm, para cementeras cercanas y construcción de caminos. La alimentación es caliza de cantera: Mohs 3-4, media-dura, baja abrasión, alta en CaCO3, con algo de lodo superficial. La línea usa el circuito clásico de caliza: alimentación - pre-criba - mandíbula - impactadora - criba - retorno en circuito cerrado. Abajo desplegamos el contexto del proyecto, lo que pidió el cliente, el comportamiento del material, la lógica del proceso, la lista de equipos, cómo rinde en servicio y lo que enseñó el campo.
Requisitos del cliente
Las especificaciones del dueño eran claras: - Alimentación: caliza de cantera (algo de lodo superficial) - Capacidad: 300 TPH - Productos: 0-5 / 5-10 / 10-20 / 20-30 mm, gradación continua, baja alargamiento (0-5 mm va como relleno/arena, 5-30 mm son tres áridos) - Forma: fija (fuente estable, larga duración)
| Producto | Tamaño | Corte de criba (mm) | Uso típico |
| Finos | 0-5 mm | debajo de 5 mm | relleno de cemento / arena manufacturada |
| Fino | 5-10 mm | entre 5-10 mm | árido fino para asfalto / hormigón |
| Medio | 10-20 mm | entre 10-20 mm | árido para hormigón preparado |
| Grueso | 20-30 mm | entre 20-30 mm | base de camino / árido grueso |
Análisis del material
Esta caliza anda en Mohs 3-4, media-dura, baja abrasión, alta en CaCO3, con resistencia a compresión cerca de 120 MPa. Es una roca media-blanda típica: no gasta las piezas como la piedra de río, así que triturarla es comparativamente suave.
- Lodo superficial: la caliza de cantera trae algo de arcilla y costra weatherizada; si llega a las trituradoras, el producto se ensucia y la criba se ciega. - Alimentación hasta 500 mm: la roca volada viene en bloques grandes, así que la primaria tiene que tragarlos primero. - Cuatro tamaños con gradación estricta: de 0-5 a 20-30 mm, con tope de 30 mm; un circuito abierto no da material a spec, el sobredimensionado hay que recuperarlo. - Temporada de lluvias larga: Java Occidental recibe mucha lluvia y la alimentación lodosa corre húmeda, así que pre-criba y drenaje se planean desde el principio.
Diseño del proceso
La línea sigue un proceso probado de caliza: alimentación - pre-criba - mandíbula - impactadora - criba - (retorno a la impactadora) - producto.
La caliza es baja en abrasión, así que las barras de una impactadora duran 3-6 meses en esta roca y el desgaste se controla. La ganancia mayor es la forma: la impactadora rehace el grano a golpe, da alta tasa cúbica y pocas piezas planas, que se vende a premio sobre las "láminas" que tiende a hacer el cono. El cono aguanta más desgaste, pero en caliza es matar pulgas a cañonazos: pagas más y sacas peor forma. (Cambia la roca por piedra de río de sílice alta y las barras mueren en días; ahí el cono es la única opción.)
Con alimentación hasta 500 mm, la boca y el reglaje de la 6CX110 bajan los bloques al tamaño que la impactadora admite, protegiendo la cámara de lo sobredimensionado.
La criba vibrante 3YA2870 separa los cuatro tamaños y devuelve todo lo mayor de 30 mm a la impactadora. Ese retorno es lo que clava el tamaño máximo y deja cada fracción a spec. Sin él, el sobredimensionado se cuela al patio.
Configuración de equipos

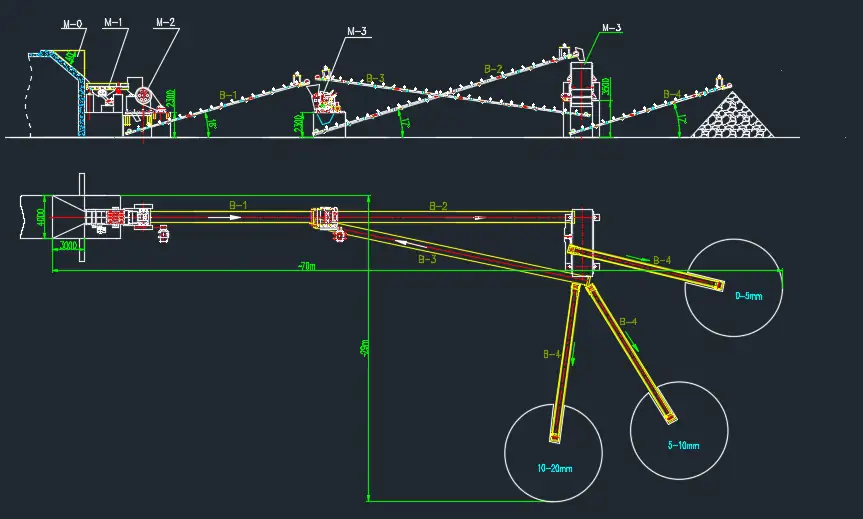

Las cuatro máquinas corren en secuencia: ZSW600x130 alimentador vibrante -> 6CX110 trituradora de mandíbula -> PF-1520 impactadora -> 3YA2870 criba vibrante, con cintas que las enlazan. La pre-criba de barras del alimentador desvía el lodo y los finos antes de que lleguen a las trituradoras, y eso es lo que mantiene la criba sin ciegue en temporada de lluvias.
| Etapa | Equipo | Modelo | Función |
| Alimentación | Alimentador vibrante | ZSW600x130 | Alimenta parejo + pre-criba de lodo |
| Primaria | Trituradora de mandíbula | 6CX110 | Rompe la caliza gruesa al tamaño que la impactadora admite |

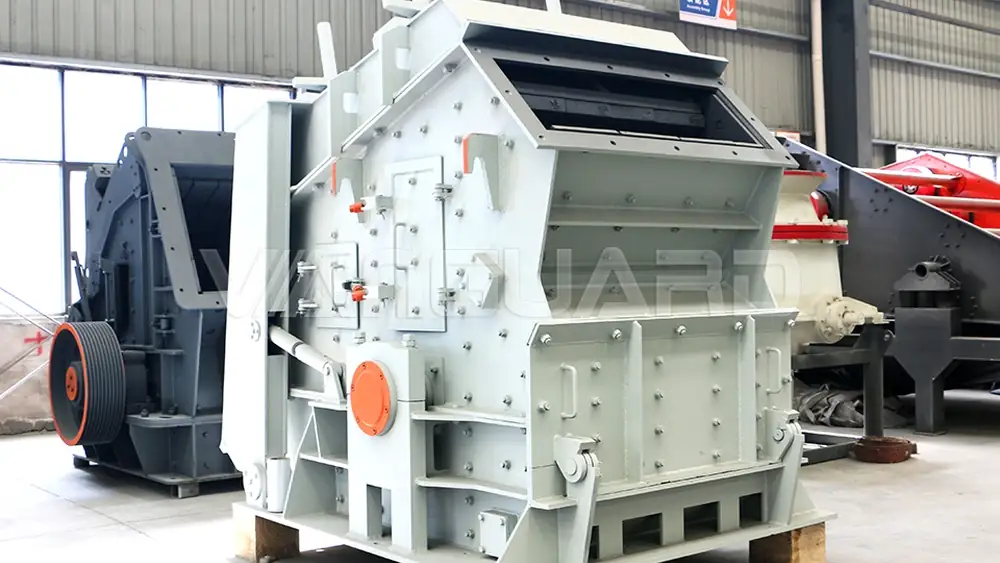

| Secundaria | Impactadora | PF-1520 | Da forma por impacto, controla gradación, bajo desgaste |
| Clasificación | Criba vibrante | 3YA2870 | Separa 0-5 / 5-10 / 10-20 / 20-30 mm + retorno |
| Enlace | Cintas transportadoras | varias | Llevan material entre etapas |
Rendimiento en producción
Con el retorno, el tamaño máximo queda bajo 30 mm y las cuatro fracciones siguen continuas. Nada de sobredimensionado fuera de spec en el patio; los finos 0-5 mm quedan limpios para la cementera.
La impactadora da alta tasa cúbica con pocas piezas planas, así los compradores de caminos y hormigón pagan más que por las láminas de cono.
En caliza las barras del PF-1520 corren 3-6 meses, así el coste de desgaste por tonelada es un número fijo y previsible. Las mandíbulas duran aún más.
La pre-criba en el alimentador aparta lodo y finos antes de triturar, así la criba se atasca raro incluso en lluvias.
Lecciones del campo
En caliza la trampa es el reflejo de meter cono "porque dura más". En caliza la impactadora es más barata y da mejor forma; las barras corren 3-6 meses y el coste por tonelada queda bajo el del cono, mientras el precio de venta es más alto. Mandíbula más impactadora, con retorno de criba, es la combinación que de verdad corre largo y paga. Este arreglo es también el manual estándar de Vanguard Machinery para proyectos de caliza en el sudeste asiático. Dos cosas más: saca el lodo al inicio para que el final atasque menos y la lluvia no asuste; y alimenta parejo - una impactadora hambrienta hace polvo, una ahogada rebalsa el retorno, así que mantenla pareja para sacar producto. Cambia la roca por piedra de río de sílice alta y las barras mueren en días; ahí el cono es la única opción honesta, no le pelees a la roca.
Preguntas frecuentes
La caliza es baja en abrasión, así las barras de la impactadora corren 3-6 meses y el desgaste se controla. Más importante, la forma: la salida de impacto es muy cúbica y se vende sobre las láminas de cono.
Toma los bloques de hasta 500 mm y los baja al tamaño que el PF-1520 admite, protegiendo la cámara de lo sobredimensionado.
En caliza baja en abrasión, sí - ese es el rango normal. Pásalas a piedra de río de sílice alta y fallan en días; la roca fija la vida, no la máquina.
Corre decks a 5, 10 y 20 mm (más deck superior de 30 mm para retorno), separando en 0-5, 5-10, 10-20 y 20-30 mm, devolviendo el sobredimensionado.
Lo mayor de 30 mm vuelve a la impactadora en lugar del patio. Sin él el tamaño máximo deriva y el lote entero puede ser rechazado.
El deck superior de la criba atrapa todo lo mayor de 30 mm y el retorno lo devuelve a la impactadora hasta que pasa.
La pre-criba del alimentador ZSW600x130 aparta lodo y finos antes de triturar, así las trituradoras y la criba quedan limpias y el atasco en lluvias es raro.
Es la capacidad de diseño de la línea, fijada por los tamaños de alimentador, mandíbula e impactadora y una alimentación pareja. Dimensiona a la tasa real, no al máximo del catálogo.
