Respuesta Rápida
Cuando una trituradora de mandíbula se desgasta demasiado rápido, la causa casi siempre se reduce a cuatro tipos: un material de las placas mal ajustado a la alimentación, malas prácticas de alimentación (sin alimentación ahogada, segregación, sobretamaño), un ajuste del lado cerrado (CSS) o una carrera incorrectos, y placas que no se voltean ni se rotan a tiempo. Las rocas muy abrasivas y con alto contenido de cuarzo, como el granito y el basalto, aceleran mucho el desgaste. La solución es ajustar el grado de manganeso a la abrasividad (Mn13Cr2 / Mn18Cr2 o placas con insertos compuestos), mantener la alimentación ahogada, fijar bien el CSS, rotar y voltear las placas con regularidad y precribar la arcilla y los finos. En conjunto, estas medidas prolongan la vida de las placas un 30%-100%.
Puntos Clave
- ✔ El material equivocado de las placas es la causa número uno del desgaste prematuro; las rocas muy abrasivas requieren Mn18Cr2 o placas con insertos compuestos - ✔ La alimentación ahogada impulsa la trituración entre partículas y un desgaste uniforme, y es la forma más eficaz de prolongar la vida de las placas - ✔ El sobretamaño y la segregación lateral provocan desgaste localizado; mantenga el tamaño de alimentación dentro del 80%-85% de la boca de entrada - ✔ Rotar y voltear las placas reparte el desgaste y aprovecha todo el material, sumando otro 20%-40% de vida útil - ✔ Precribar la arcilla y los finos reduce el desgaste abrasivo y evita las obstrucciones
Señales de que su Trituradora se Desgasta Demasiado Rápido

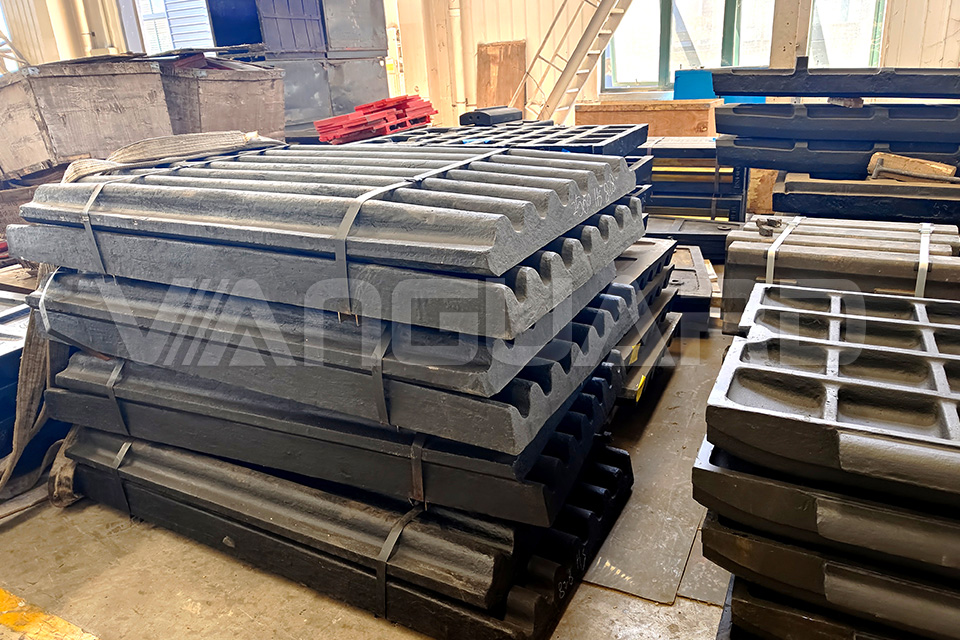

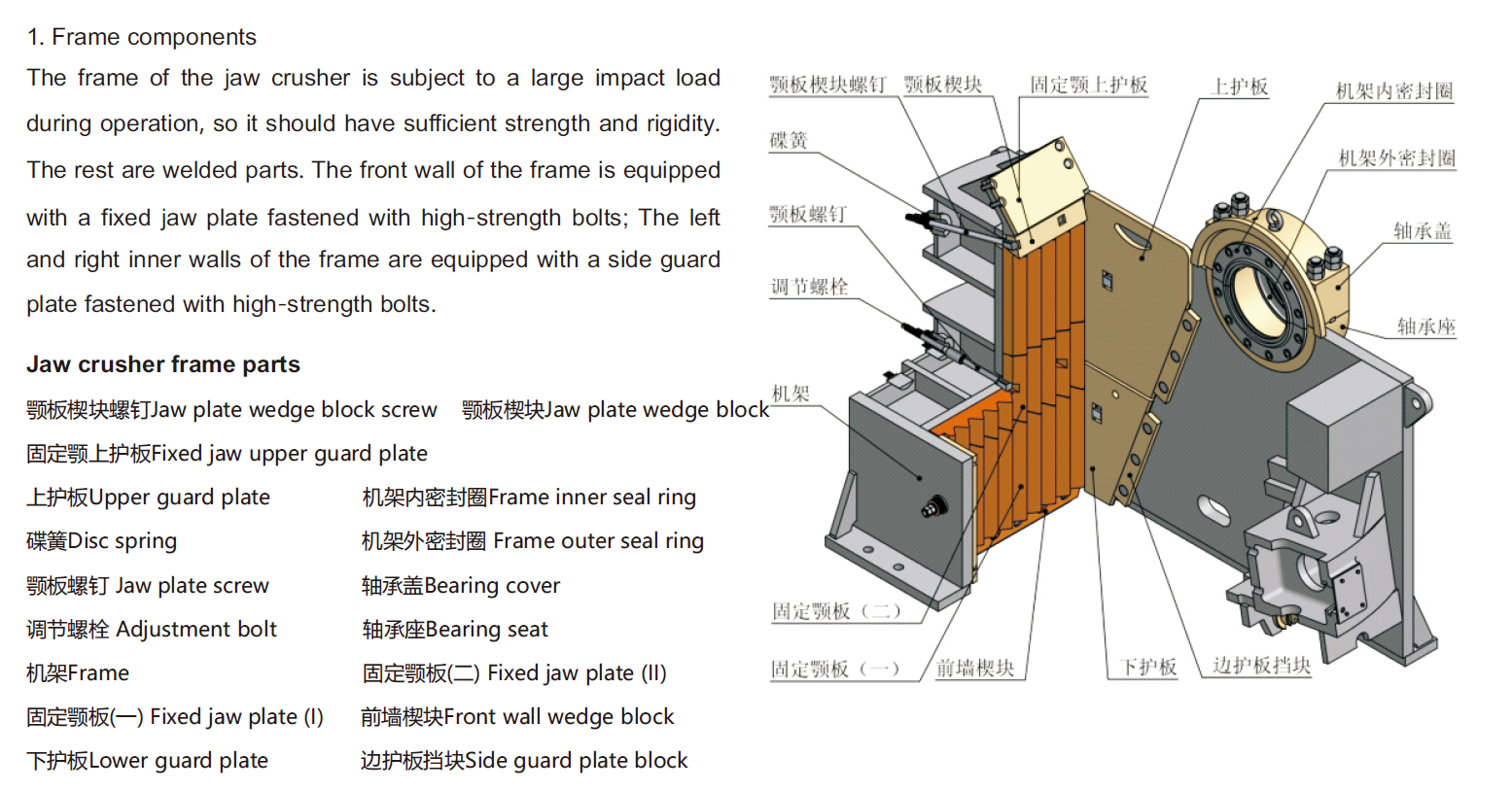

Las placas de mandíbula, las placas laterales y la placa de articulación son las principales piezas de desgaste de una trituradora de mandíbula. Las mandíbulas móvil y fija reciben la fuerza de trituración más directa y se desgastan primero. Determinar si el desgaste es demasiado rápido no depende solo de la frecuencia de recambio; hay que valorarlo junto con las propiedades de la roca, el rendimiento y el patrón de desgaste.
Una secuencia práctica de diagnóstico es: observar el patrón de desgaste, identificar la causa raíz (material, alimentación, ajustes o mantenimiento), aplicar una solución concreta y luego verificar que la vida útil mejora.
Los patrones anómalos habituales incluyen un hueco desgastado en el centro de la placa con los extremos intactos, desgaste marcado en un lado, dientes que se aplanan rápido, adelgazamiento uniforme y rápido, y desconchados o grietas localizados. Cada patrón apunta a una causa distinta y es la primera pista para un diagnóstico rápido.
La tabla siguiente ofrece rangos de vida de referencia de las principales piezas de desgaste y las señales típicas de desgaste prematuro, para su comparación en obra.
| Pieza de desgaste | Vida de referencia | Señal de desgaste prematuro |
| Mandíbula móvil/fija (abrasión media, p. ej. caliza) | 6-12 meses | Recambio necesario en menos de 3 meses |
| Mandíbula móvil/fija (abrasión alta, p. ej. granito) | 2-5 meses | Recambio necesario en menos de 1 mes |

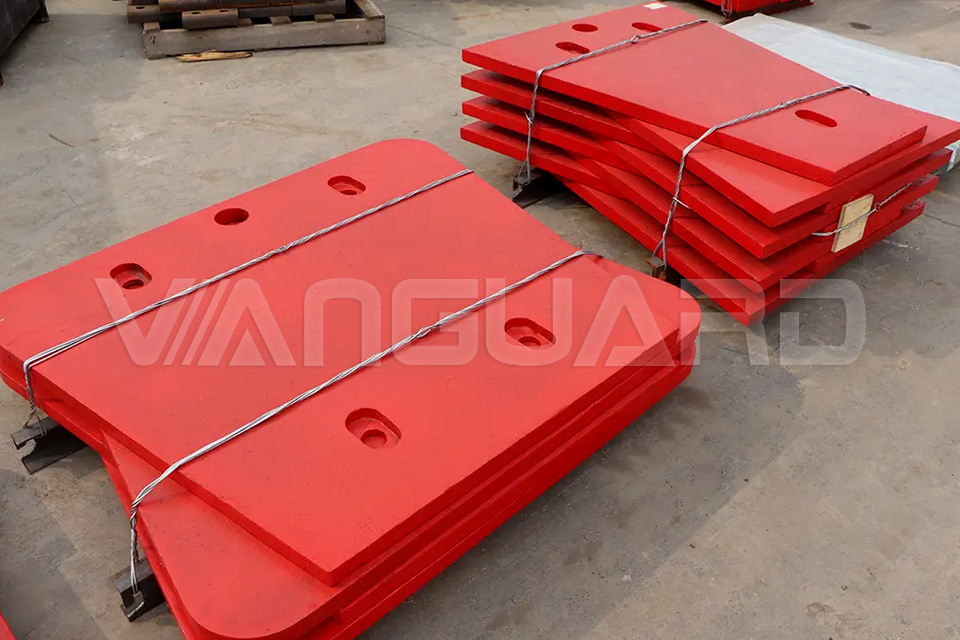

| Placa lateral | 8-15 meses | Desgaste un 50%+ antes de lo previsto |
| Placa de articulación | 12+ meses (rara vez pieza de desgaste) | La rotura frecuente indica sobrecarga o metal extraño |
Seis Causas Raíz del Desgaste Prematuro de las Placas
El desgaste rápido rara vez se debe a un solo factor; suele ser la suma de material, alimentación, operación y mantenimiento. Las seis causas siguientes cubren la gran mayoría de los casos reales.
El acero al manganeso depende del impacto para endurecerse por deformación y ganar resistencia al desgaste. Si la roca es muy abrasiva pero el impacto es bajo, la placa se desgasta antes de endurecerse, por lo que dura poco. Para roca de abrasión media basta Mn13, mientras que el granito o el basalto muy abrasivos exigen Mn18Cr2 o placas con insertos compuestos.
Cuanto mayor es el contenido de cuarzo, más abrasiva es la roca. El granito, con dureza Mohs 6-7 y alto cuarzo, desgasta las placas de tres a cinco veces más rápido que la caliza. La abrasividad es una propiedad de la propia roca; solo puede contrarrestarse con mejor material y ajustes optimizados.
La alimentación sin ahogar concentra el impacto en el centro de la placa y lo ahueca. La segregación o la alimentación por un solo lado provocan desgaste prematuro en ese lado, y el sobretamaño causa desconchados y obstrucciones. La alimentación es el factor más ignorado y, a la vez, el más fácil de mejorar en obra.
Un CSS demasiado pequeño aumenta el trabajo de trituración y la carga de la mandíbula y acelera el desgaste; una carrera o una excentricidad incorrectas alteran el flujo del material en la cámara. Ajuste el CSS según la especificación del producto y el objetivo de rendimiento, sin buscar el producto más fino posible.
Las mandíbulas suelen ser simétricas de arriba abajo, con el desgaste concentrado en la parte inferior. Si no se rotan a tiempo, la parte inferior se desgasta del todo mientras la superior aún tiene material, desperdiciándolo. Voltear y rotar con regularidad mejora notablemente el aprovechamiento del material y la vida global.
La arcilla y los finos actúan como medio de molienda en la cámara e intensifican el desgaste abrasivo, y la humedad alta provoca compactación y obstrucción. Añadir una precriba antes de la trituradora, como el tramo de barrotes de un alimentador vibratorio, para retirar arcilla y finos reduce el desgaste de forma apreciable.
| Síntoma de desgaste | Causa más probable | Solución rápida |
| Hueco en el centro, extremos intactos | Alimentación sin ahogar prolongada | Pasar a alimentación ahogada |
| Desgaste marcado en un lado | Segregación, alimentación lateral | Alimentar centrado y uniforme |
| Toda la placa adelgaza rápido | Material mal ajustado a la abrasividad | Subir a Mn18Cr2 / placa compuesta |
| Los dientes se aplanan rápido | Alto contenido de cuarzo | Material de alta resistencia + diente grueso |
| Desconchados o grietas localizados | Sobretamaño o metal extraño | Controlar el tamaño, retirar metal y restos |
| Placas sueltas, pernos rotos | Cuñas/pernos sin apretar | Revisar y reapretar los fijadores |
Cómo Elegir el Material Correcto de las Placas
El material es lo que más decide la vida útil. La idea básica es ajustar el mecanismo de desgaste del material a las condiciones de impacto y abrasión de la alimentación.
| Grado | Características | Alimentación adecuada |
| Mn13 (ZGMn13) | Tenaz; necesita alto impacto para endurecerse | Dureza baja-media, abrasión media (caliza) |
| Mn13Cr2 | El cromo eleva la dureza inicial y la resistencia | Dureza media-alta, abrasión media |
| Mn18 | Más manganeso, mayor endurecimiento por deformación | Alto impacto, trituradoras grandes |
| Mn18Cr2 | Alto manganeso y cromo, máxima resistencia | Dureza alta, abrasión alta (granito, basalto) |
| Placas compuestas / con insertos (TiC / aleación) | Resistencia extremadamente alta localizada | Abrasión extrema, servicio de bajo impacto |
Para roca de abrasión media (caliza, dolomía) elija Mn13 o Mn13Cr2 para equilibrar tenacidad y coste; para roca muy abrasiva (granito, basalto, grava de río) elija Mn18Cr2; cuando el impacto es demasiado bajo para activar el endurecimiento, las placas con insertos compuestos o de aleación duran más. Un análisis del material es más fiable que una regla general. Necesita ayuda para elegir las piezas de desgaste? Solicite un análisis gratuito del material a Vanguard Machinery.
Alimentación Ahogada: la Clave para Placas más Duraderas
La alimentación ahogada es la forma más eficaz y de menor coste de prolongar la vida de las placas, y aun así se descuida a menudo en obra.
La alimentación ahogada mantiene la cámara de trituración siempre llena de material para que las partículas se trituren entre sí (trituración entre partículas), en lugar de depender solo del impacto de la mandíbula. Así la fuerza de trituración se reparte de forma más uniforme, y también el desgaste de las placas.
| Aspecto | Alimentación ahogada | Sin alimentación ahogada |
| Modo de trituración | Sobre todo entre partículas | Sobre todo impacto de una partícula |
| Desgaste de las placas | Uniforme, más lento | Concentrado en el centro, más rápido |
| Rendimiento | Estable, cerca del nominal | Fluctuante, más bajo |
| Forma de partícula | Alta cubicidad | Más laja y aguja |
| Energía por tonelada | Menor | Mayor |
Optimización del Perfil de Dientes y del CSS
Una vez fijados el material y la alimentación, el perfil de dientes y el CSS adecuados optimizan aún más el desgaste y la calidad del producto.

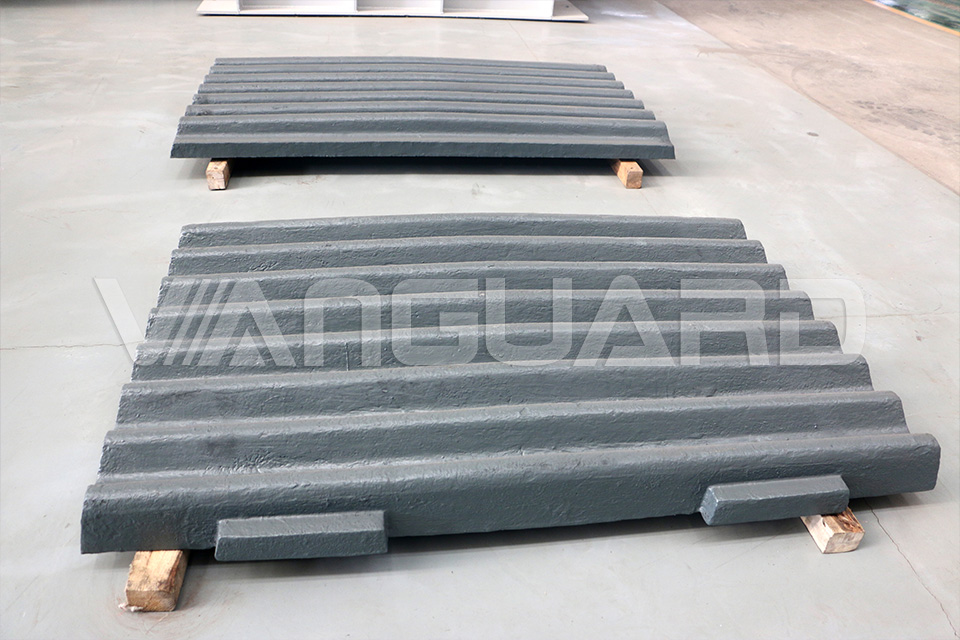

Las placas de diente grueso concentran la fuerza de trituración, son adecuadas para la trituración primaria de roca grande y dura y duran más; las de diente fino dan un producto más uniforme pero se desgastan algo más rápido en servicio medio-fino. Para roca muy abrasiva, prefiera el diente grueso para prolongar la vida.
Ajuste el CSS a la especificación del producto y evite valores demasiado pequeños, que causan desgaste por sobrecarga; mantenga el tamaño de alimentación dentro del 80%-85% de la boca de entrada para evitar atascos por sobretamaño y desconchados. Revise con regularidad el eje excéntrico, la placa de articulación y el resorte del tirante para que la cámara funcione bien.
Mantenimiento Diario para Prolongar la Vida de las Placas
Incluso con el material y los ajustes correctos, la falta de mantenimiento rutinario mandará las placas al desguace demasiado pronto.
Cuando la parte inferior esté claramente desgastada y la superior aún tenga material, rote las placas de inmediato para redistribuir la zona de desgaste y elevar el aprovechamiento del material un 20%-40%. Las placas simétricas también pueden voltearse para una segunda vida.
Use el tramo de barrotes del alimentador vibratorio para cribar la arcilla y los finos antes de que entren en la cámara. Esto reduce el desgaste abrasivo y evita la obstrucción y la compactación de la cámara, y resulta especialmente útil con alimentación húmeda y arcillosa.
Verificación en Campo: Mejora de la Vida de las Placas en Roca Abrasiva
El enfoque de diagnóstico del desgaste de las placas al final hay que comprobarlo en obra. A partir de la experiencia de Vanguard Machinery triturando roca muy abrasiva como granito y basalto, tres conclusiones se repiten:
El ajuste del material es lo que más rentabilidad da. Subir las mandíbulas fija y móvil de Mn13 a Mn18Cr2 suele prolongar el intervalo de recambio para alimentación de alto cuarzo de menos de un mes a unos tres meses, con una clara caída del coste de piezas por tonelada.
La alimentación ahogada mejora de inmediato. Pasar de alimentación sin ahogar a ahogada elimina el hueco central, uniforma el desgaste y puede elevar el tonelaje por juego de placas en torno a un 20%-30%, con rendimiento más estable.
La precriba y el volteo son multiplicadores de bajo coste. Añadir una precriba de barrotes antes de alimentaciones arcillosas y rotar las placas en cuanto se desgasta la parte inferior pueden prolongar la vida global de las placas otro 20%-40%.
En conjunto, esto confirma que combinar material adecuado, alimentación ahogada y mantenimiento regular es la vía más fiable para prolongar la vida de las placas en roca abrasiva.
El Coste Oculto del Desgaste Prematuro
El coste del desgaste rápido de las placas va mucho más allá del precio de un juego de placas; incluye también la pérdida de producción y la mano de obra por las paradas frecuentes de recambio.
| Vida de las placas | Tonelaje por juego (indicativo) | Coste de desgaste por tonelada | Notas |
| 1 mes (demasiado rápido) | ~30.000 t | Alto | Paradas frecuentes, mucha mano de obra |
| 3 meses (mejorado) | ~90.000 t | Medio | Mejora de material + alimentación ahogada |
| 5 meses (optimizado) | ~150.000 t | Bajo | Material, operación y mantenimiento combinados |
(Las cifras son indicativas para una trituradora de mandíbula media y varían con el rendimiento y la alimentación.)
Preguntas Frecuentes
Con roca de abrasión media, como la caliza, las mandíbulas móvil/fija suelen durar 6-12 meses; con roca muy abrasiva, como el granito, pueden ser solo 2-5 meses. Si la vida es claramente inferior a este rango, suele fallar el material, la alimentación o el mantenimiento, y conviene revisarlo punto por punto.
Es la señal clásica de una alimentación sin ahogar prolongada. El material concentra su impacto en el centro de la cámara y lo ahueca. Pasar a alimentación ahogada y mantener la cámara llena redistribuye el desgaste de forma uniforme.
No necesariamente. El acero al manganeso se endurece por impacto; si el impacto es demasiado bajo, subir la dureza sin más puede volverla frágil y propensa a agrietarse. La clave es ajustar el material al impacto y la abrasión de la alimentación; el servicio de bajo impacto y alta abrasión conviene más a las placas con insertos compuestos o de aleación.
No, siempre que el tamaño de alimentación sea razonable y el CSS esté bien ajustado. Alimentación ahogada significa mantener la cámara llena, no sobrealimentar. Con un control estable del alimentador, de hecho estabiliza el rendimiento y iguala el desgaste.
En general, dentro del 80%-85% del ancho de la boca de entrada. El material de sobretamaño se atasca en la boca de la cámara y golpea repetidamente, causando desconchados y obstrucciones, y es una causa habitual de grietas en las placas.
No hay un intervalo fijo; hay que juzgarlo por el patrón de desgaste. Rote cuando la parte inferior esté claramente desgastada y la superior aún tenga material. Revisar el perfil de desgaste con regularidad y rotar cuando haga falta eleva el aprovechamiento del material un 20%-40%.
Bastante. La arcilla y los finos forman un medio de molienda en la cámara e intensifican el desgaste abrasivo, mientras que la humedad alta provoca compactación y obstrucción. Precribar la arcilla y los finos antes de la trituradora es la clave para prolongar la vida de las placas con alimentación arcillosa.
Para abrasión baja-media, Mn13 o Mn13Cr2 ofrecen la mejor relación calidad-precio; para roca muy abrasiva como granito y basalto, elija Mn18Cr2. Base la elección en un análisis del material, sobre todo del contenido de cuarzo, y no solo en la experiencia.
Sí. Un CSS demasiado pequeño aumenta mucho el trabajo de trituración y la carga de la mandíbula, acelera el desgaste y puede sobrecargar la máquina. Ajústelo a la especificación del producto; cuando se necesite un producto más fino, consígalo con una trituradora de cono o una fabricadora de arena aguas abajo, en lugar de forzar un CSS menor en la mandíbula.
Con la misma alimentación y operación, en esencia sí. Las plantas móviles de mandíbula (como la Serie VPE sobre neumáticos o las C96/C106/C116 sobre orugas) usan la misma trituradora principal que las unidades fijas, por lo que la selección de placas sigue exactamente la misma lógica y requiere igualmente alimentación ahogada y mantenimiento regular.
Conclusión
El desgaste prematuro de la trituradora de mandíbula es un problema resoluble y sistemático. El enfoque central es ajustar el material de las placas a la abrasividad (Mn13Cr2 / Mn18Cr2 o insertos compuestos), mantener la alimentación ahogada para la trituración entre partículas, fijar bien el CSS y el tamaño de alimentación, voltear y rotar las placas con regularidad y precribar la arcilla y los finos. En conjunto, estas medidas prolongan la vida de las placas un 30%-100% y recortan drásticamente el coste de desgaste por tonelada. Si no tiene claro el origen del problema, empiece por un análisis del material y un diagnóstico del patrón de desgaste, y luego trate el problema concreto.
